WAIN 科普篇 | 连接器外壳的选择

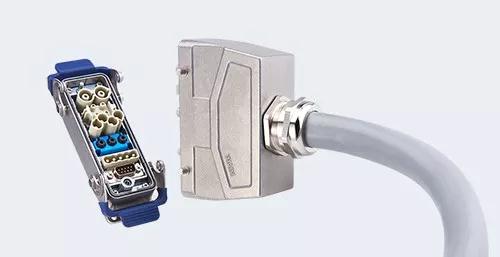

       不同的工业环境及要求,对连接器外壳的选择很重要。选择恰当,可以起到事半功倍的效果。作为专业工业连接器提供商,WAIN对壳体的可供选择范围,可谓相当的细分。

本期,我们就介绍一下WAIN连接器对于防护壳体的分类及应用领域。


01  以 IP等级 划分

     为满足客户对防护等级的连接器需求,WAIN在壳体的防护等级选择上有:IP65,IP67,IP68,IP69K……

IP等级小科普

第一个数字表明防止固体异物进入的防护程度,从0开始,最高到6。

0:无防护,对外界的人或物无特殊的防护;

1:防止直径不小于50mm的固体异物侵入;

2:防止直径不小于12.5mm的固体异物侵入;

3:防止直径不小于2.5mm的固体异物侵入;

4:防止直径不小于1.0mm的固体异物侵入;

5:防尘,虽不能完全防止灰尘侵入,但灰尘的侵入量不会影响电器的正常工作;

6:尘密,无灰尘进入。

第二个数字表示防止水进入的防护程度,从0开始,最高到9K。

0:无防护,对水和湿气无特殊防护;

1:防止垂直方向滴水,垂直方向滴水应无有害影响;

2:防止外壳在倾斜15°时垂直方向滴水,仍可防护水滴浸入;

3:防止喷洒的水浸入,如下雨和倾斜60°方向所喷洒的水滴;

4:防止各个方向飞溅而来的水;

5:防止各个方向有喷射嘴射出的水的浸入;

6:防强烈喷水(向外壳各个方向强烈喷水无有害影响);

7:防短时间浸水影响,浸入规定压力的水中经规定时间后,外壳进水量不达有害程度;

8:防潜水保护,防止长时间浸没时加压水浸入;

9K:可以达到最高的防水标准,即使进行高压和蒸汽清洗;


02  以耐环境等级划分

        产品耐环境能力是产品重要质量特性之一,是可影响产品在运输、储存和使用中可靠性的重要因素。

      WAIN外壳系列下有专门针对高腐蚀环境的M系列外壳、也有针对轨道交通的防震动系列外壳。产品使用环境是进行可靠性设计和耐环境设计的基本依据,元器件典型应用环境一般为振动、冲击、温度、湿度和盐雾等。

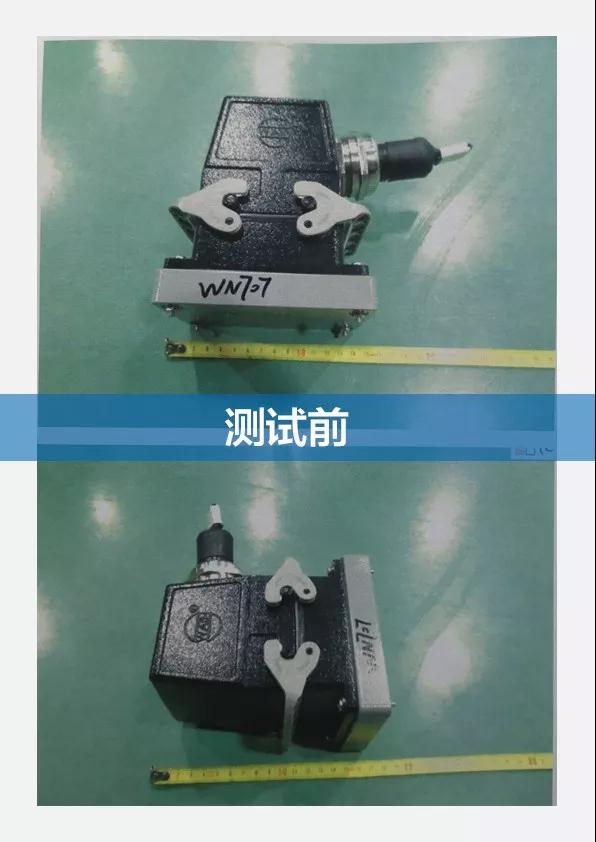

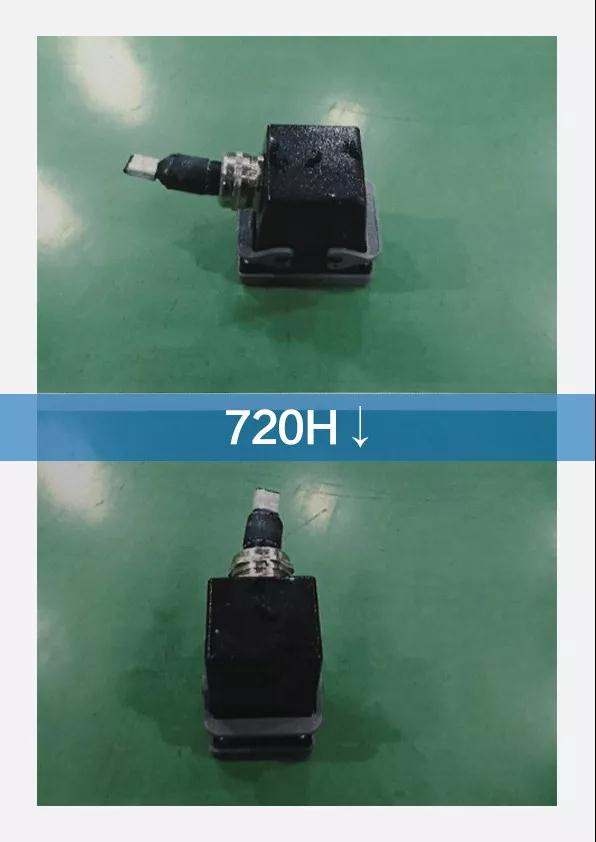

      以盐雾测试数据为例,WAIN按照标准要求对产品进行中性盐雾测试,耐腐蚀产品可满足目前行业最高的720h盐雾要求。



03  以电磁屏蔽划分

       为保证设备或系统在电磁环境中能正常工作且不对该环境中其他电器设备构成不能承受的电磁干扰,WAIN推出了适用于需要屏蔽电磁干扰的高敏互连外壳,防护等级最高可达IP67或IP68,在原有外壳表面处理上进行工艺改进,结合喷砂或滚抛处理,在保持原有金属感的同时,使得产品更加防碰伤,耐污损。



04  以塑料/金属成分划分

       WAIN 塑料外壳由PA6+30%GF制成,它提供了机械坚固性和更轻的重量。相对金属外壳成本更低。这种塑料材料可以用于那些需要耐化学腐蚀室内应用,在正常情况下,塑料外壳具有优良的耐化学性,如碱、醇、醚、酮、烃、油脂,以及肥皂,淡水,海水等。

      WAIN 金属外壳大部分由铝合金和锌合金制成,硬度、强度更高,同时产品寿命更长。



                                                                  WAIN

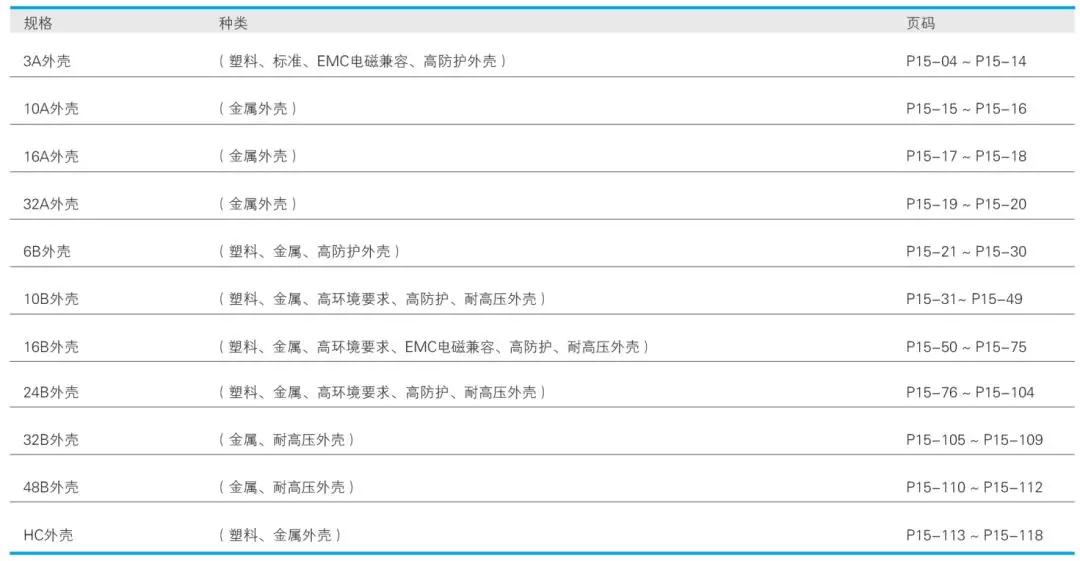

                                                           外壳种类一览
